水处理设备制造 — 72000m³/h 机械加工产线综合除尘与VOCs治理
山东大型水处理设备制造企业整厂环保综合治理案例，总处理风量72000m³/h，分设焊接、机械雕刻、激光切割、塑料焊接+喷漆VOCs四套独立分系统，针对性解决多工序粉尘与喷漆废气，PTFE覆膜滤筒对0.3μm颗粒物过滤效率≥99%，VOCs经活性炭吸附+催化燃烧达标后20米烟囱高空排放。
客户背景
客户为山东一家大型水处理设备制造企业，主要生产污水处理、饮用水处理成套设备，车间涵盖机械加工、焊接、激光切割、机械雕刻、塑料焊接、喷漆涂装等多道产尘产废工序。
本次为整厂环保综合治理项目：客户提出针对焊接、激光切割、机械雕刻粉尘以及塑料焊接、喷漆涂装 VOCs 废气进行分系统收集治理，总处理风量需求约 72000m³/h，要求粉尘高效过滤、废气达标后经高空排放，满足环保常态化检查要求。
工况与挑战
1. 车间产尘产废工序多、污染源分散：焊接、激光切割（切板+切管）、机械雕刻、塑料焊接、喷漆涂装多源叠加，粉尘与废气特性各不相同，无法用单一系统统一治理。
2. 车间内行车（吊装设备）频繁作业，废气收集罩与管路布置需避让行车吊装轨迹，不能影响正常生产。
3. 整厂总风量大（72000m³/h），若全部满负荷运行设备能耗高，需兼顾治理效果与运行经济性。
4. 喷漆 VOCs 废气含异味，需吸附+催化燃烧深度治理并经 20 米烟囱高空达标排放。
解决方案

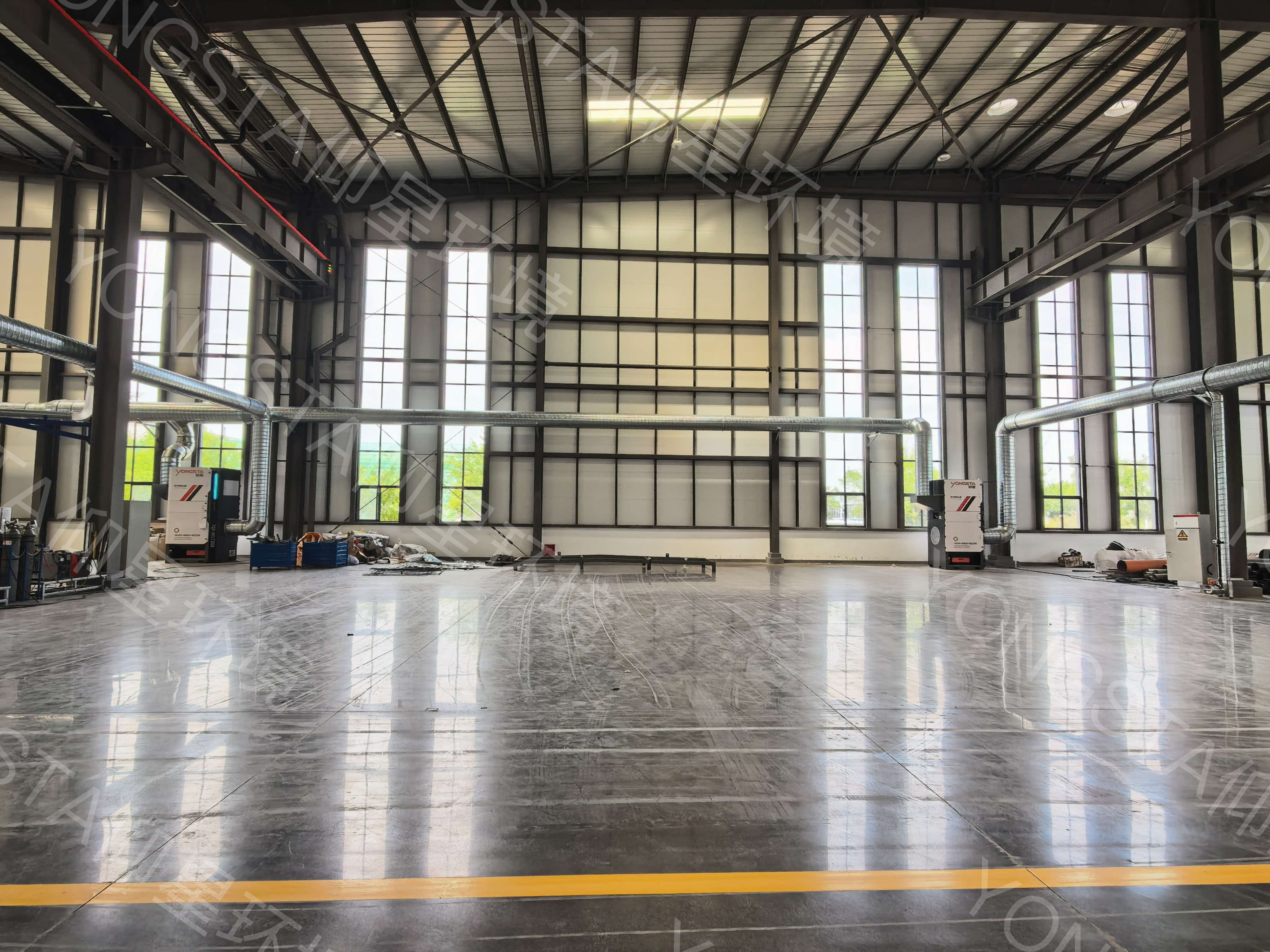

整厂按污染源分设 4 套独立治理分系统，合计总处理风量 72000m³/h，各系统分区独立治理、互不干扰，针对性匹配不同工序的粉尘与废气特性。
一、焊接烟尘治理分系统（20000m³/h）

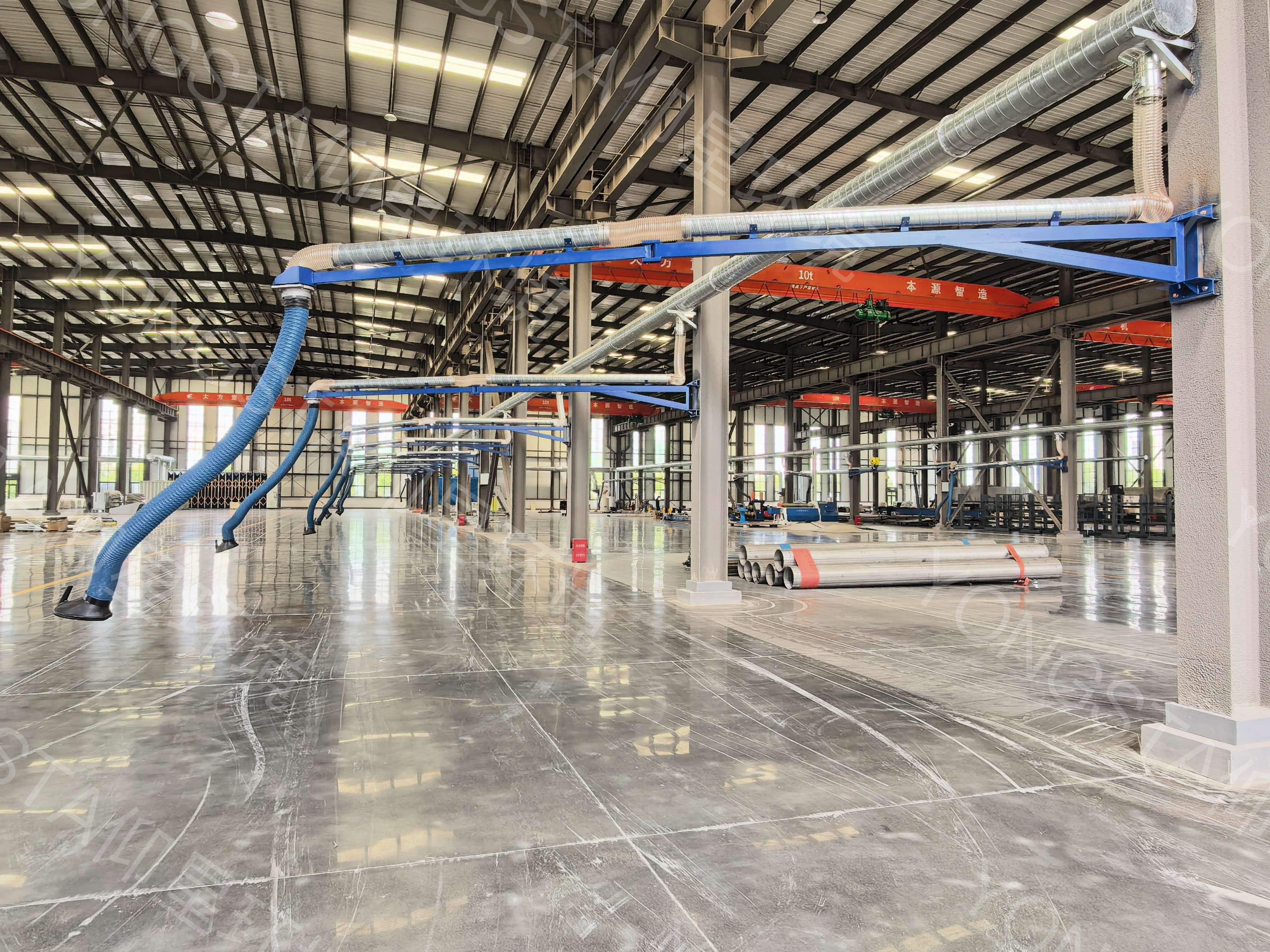

焊接区域共设 2 套 11 工位除尘系统，配置 22 根覆盖半径 9m 的柔性万向吸气臂，就近跟随焊接点位灵活捕集焊烟；每套系统配套 1 台 11kW 脉冲滤筒除尘器（单台处理风量 10000m³/h、16 支滤筒/台），两套合计 20000m³/h，实现焊接工位分区独立治理。
二、机械雕刻粉尘治理分系统（10000m³/h）

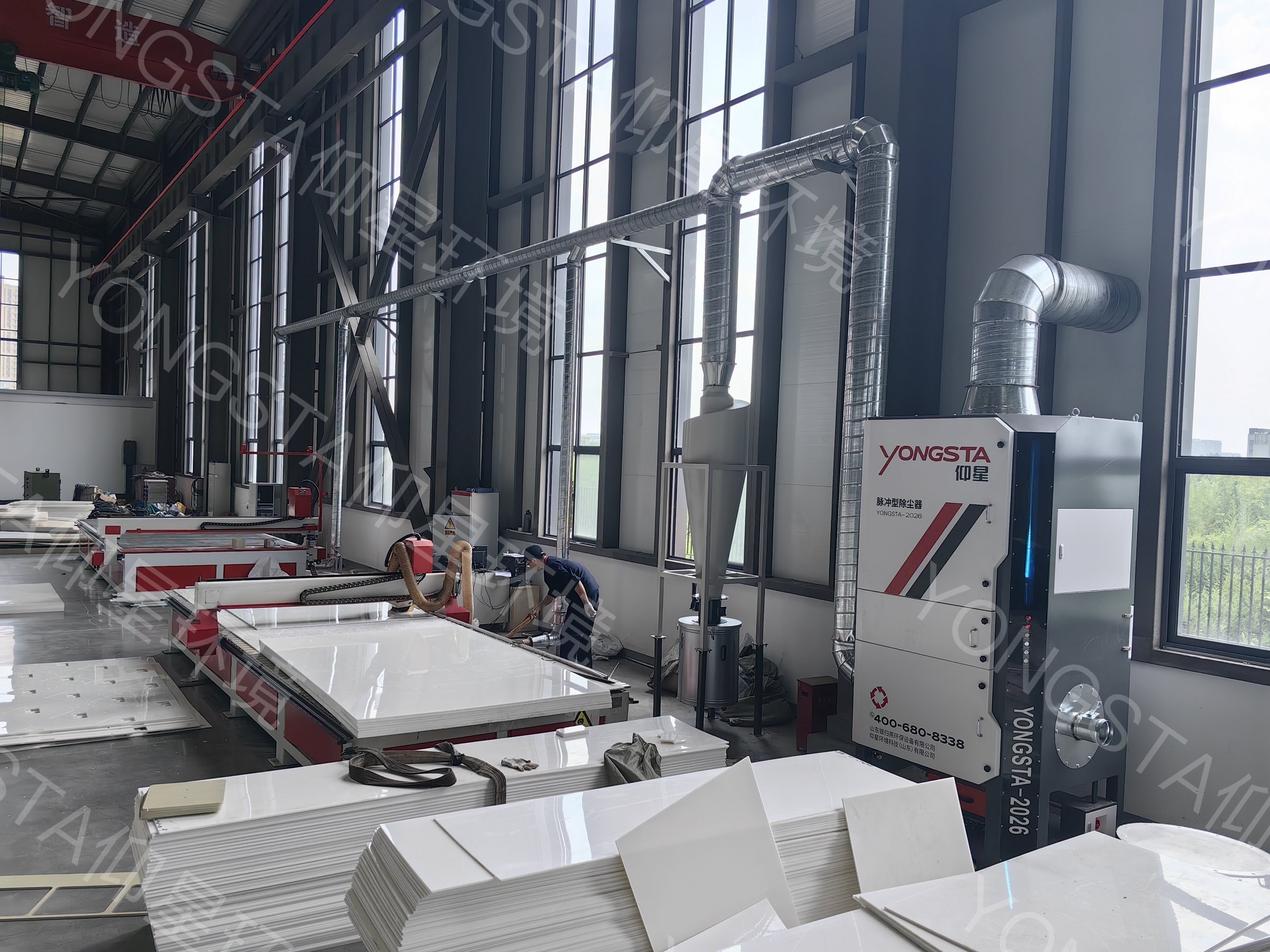

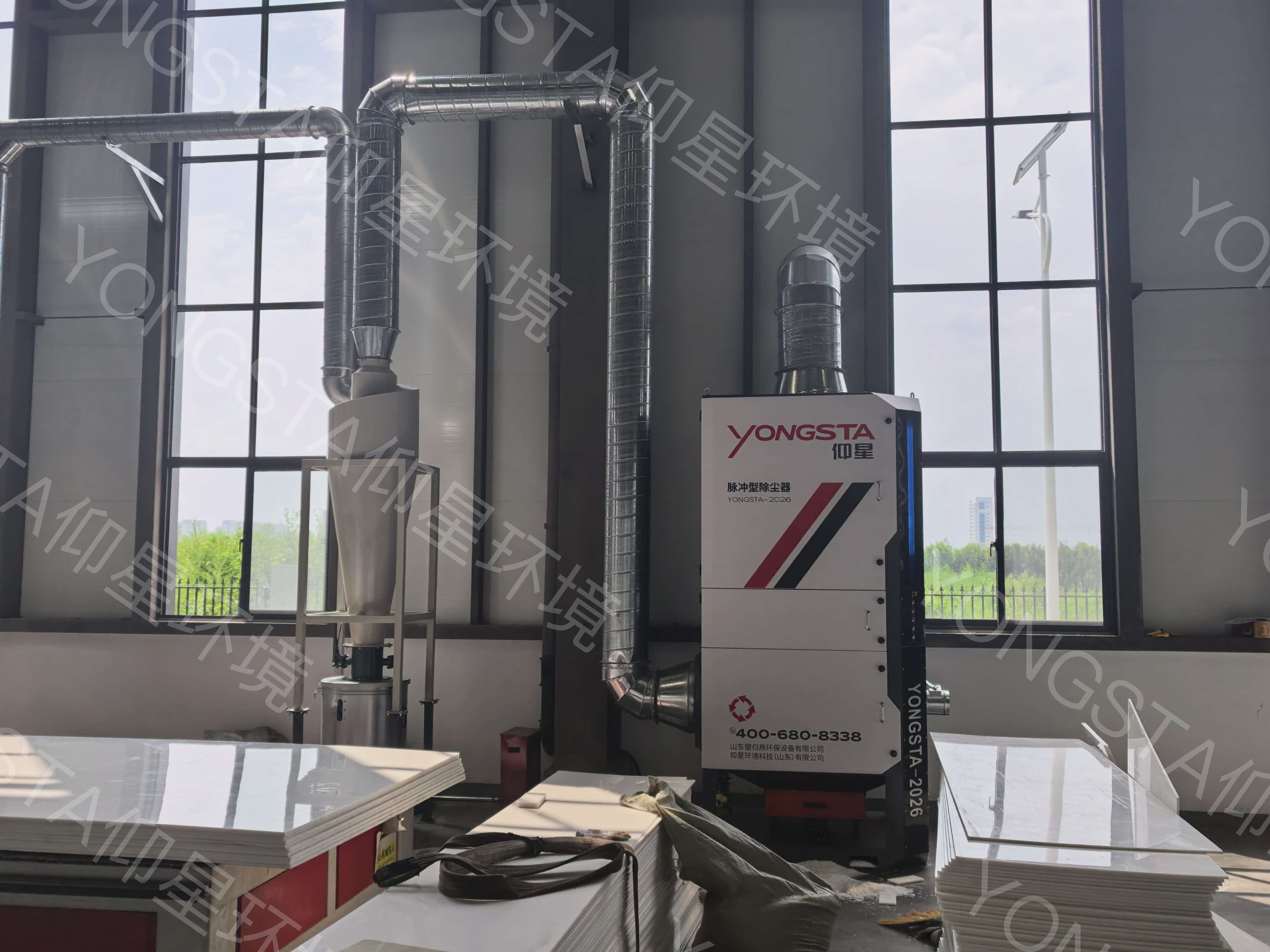

雕刻机随刀头位置布置负压吸尘软管，源头捕捉雕刻粉尘；含尘气流先经旋风分离器前置预处理，分离大颗粒粉尘，再进入 11KW 脉冲滤筒除尘器完成精细过滤，构成“旋风+滤筒”两级过滤系统，处理风量 10000m³/h。
三、激光切割烟尘治理分系统（12000m³/h）
车间 3 台激光切割机（2 台切板 + 1 台切管）共用 1 台仰星 15KW 滤筒除尘器，处理风量 12000m³/h；每台切割机排烟口配置电动密闭阀，PLC 根据阀门开启率自动调节风机运行频率，多机切换作业时按需供风、智能节能。
四、塑料焊接 + 喷漆 VOCs 治理分系统（30000m³/h）

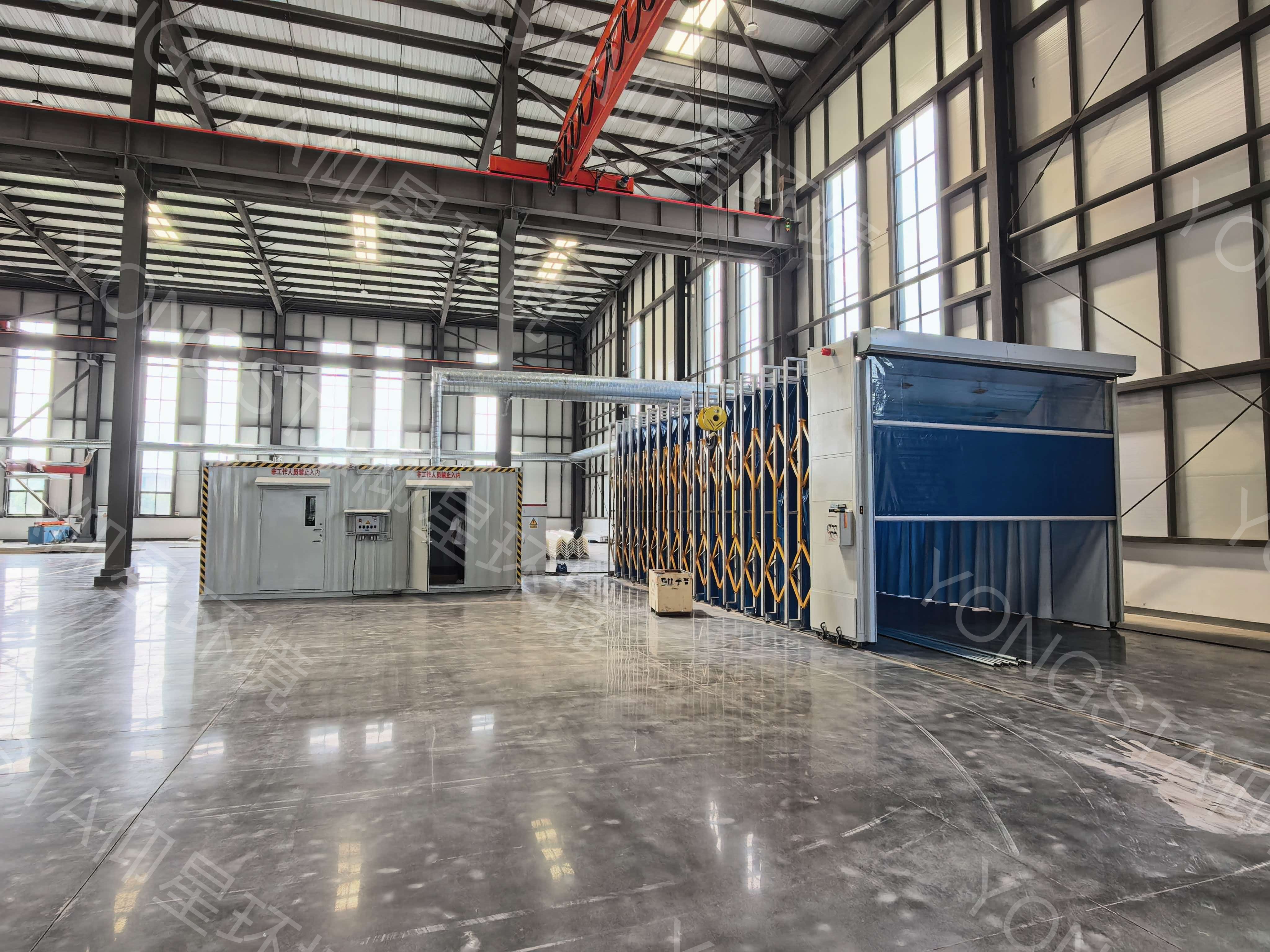

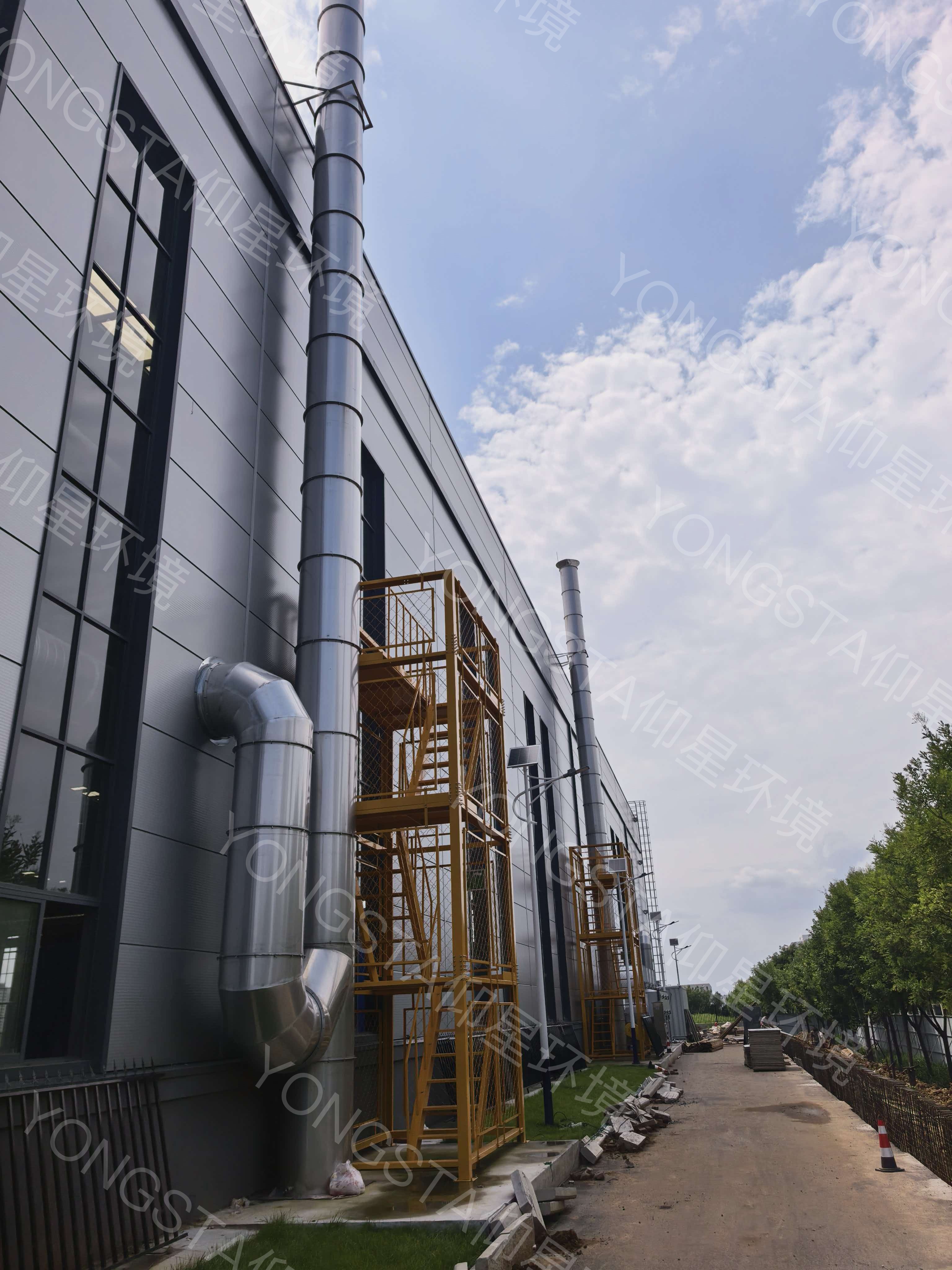

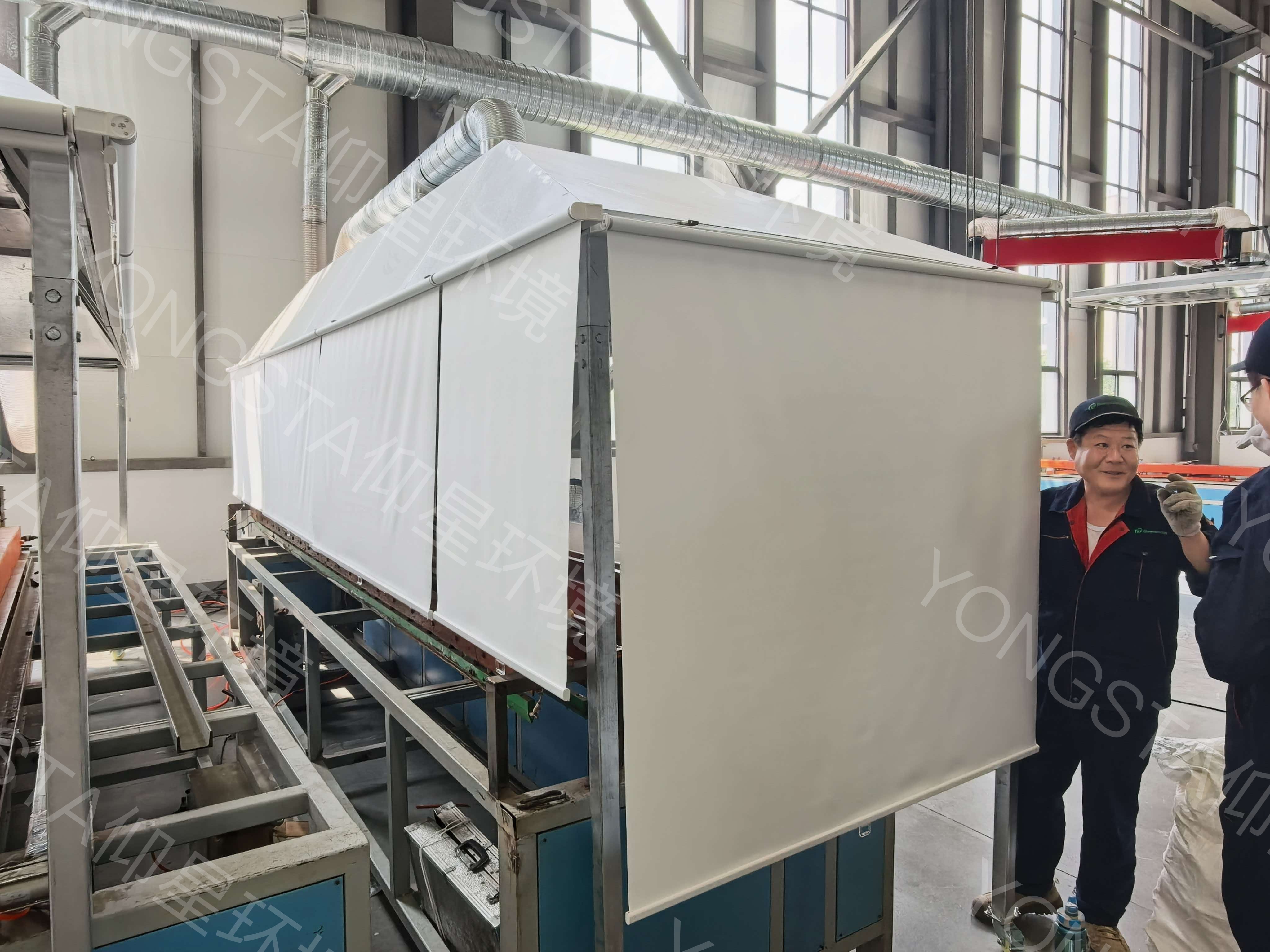

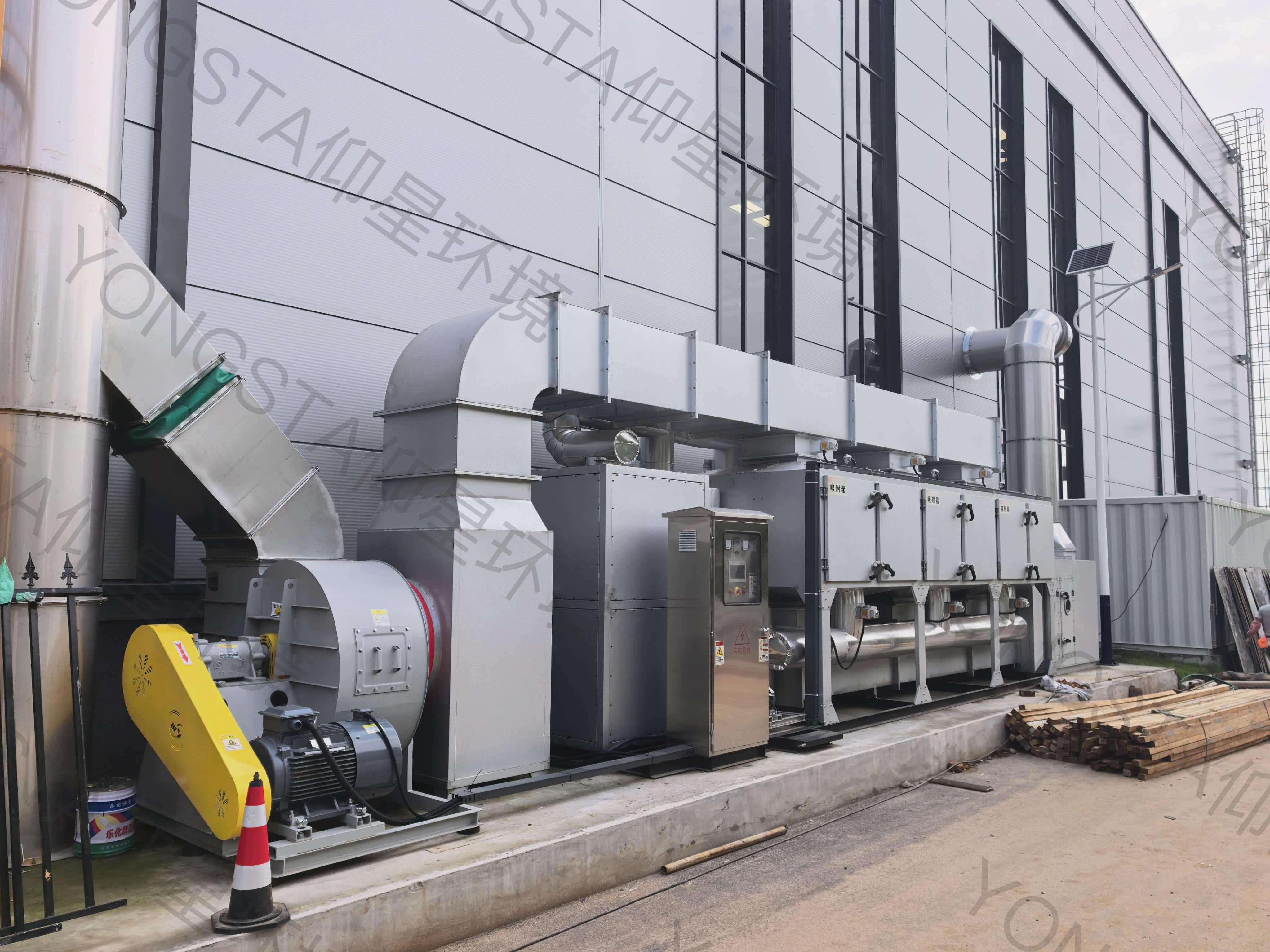

塑料焊接与喷漆涂装区域采用悬停式顶吸罩收集，配套轻量化自动回弹卷帘布封护，形成半封闭集气空间，同时避让行车吊装作业；配置伸缩移动喷漆房，喷漆废气先经多级干式过滤箱预处理去除漆雾颗粒，再进入活性炭吸附+催化燃烧装置，通过“吸附-脱附-燃烧再生”闭环工艺深度治理 VOCs，净化后废气经 20 米烟囱高空达标排放，处理风量 30000m³/h。
技术参数
所在地区
山东
企业类型
水处理设备制造
产尘工序
焊接/激光切割/机械雕刻/塑料焊接/喷漆涂装
处理总风量
72,000 m³/h
主要设备
脉冲滤筒除尘器 + 旋风分离器 + 活性炭吸附催化燃烧装置
过滤精度
0.3 μm | 过滤效率 ≥99%
VOCs治理
吸附-脱附-催化燃烧再生闭环
排放方式
20 米烟囱高空达标排放
设备技术参数
| 总处理风量 | 72000 m³/h |
|---|---|
| 焊接烟尘系统 | 20000 m³/h（2套11工位系统，22根覆盖半径9m柔性万向吸气臂，2台11kW脉冲滤筒除尘器，单台10000m³/h、16支滤筒/台，分区独立治理） |
| 机械雕刻系统 | 10000 m³/h（随刀头负压吸尘软管 + 旋风分离器前置 + 11KW脉冲滤筒除尘器两级过滤） |
| 激光切割系统 | 12000 m³/h（3台切割机2切板+1切管共用1台仰星15KW滤筒除尘器，每台排烟口电动密闭阀，PLC按阀门开启率自动调风机频率） |
| 塑料焊接+喷漆VOCs系统 | 30000 m³/h（悬停式顶吸罩+轻量化自动回弹卷帘布封护，伸缩移动喷漆房，多级干式过滤箱预处理，活性炭吸附+催化燃烧，吸附-脱附-燃烧再生闭环） |
| 滤筒配置 | 16 支 / 台 |
| 过滤效率 | PTFE覆膜滤筒，对0.3μm颗粒物过滤效率 ≥99% |
| 排放方式 | 20 米烟囱高空排放 |
选型依据
项目核心亮点
1. 分系统定制治理：按焊接、雕刻、激光切割、塑料焊接+喷漆 VOCs 四类污染源分设独立系统，针对性匹配粉尘与废气特性，避免交叉干扰。
2. 整厂 72000m³/h 大风量统筹：多工序风量分别核算后合并统筹，分区独立治理，一次规划覆盖整厂产尘产废点位。
3. 智能变频节能：激光切割系统 PLC 按电动密闭阀开启率自动调节风机频率，多机切换按需供风，显著降低整厂运行能耗。
4. 两级过滤延长滤材寿命：雕刻粉尘采用旋风分离器前置+脉冲滤筒两级过滤，前置分离大颗粒，降低滤筒负荷与耗材损耗。
5. 避让行车吊装：喷漆区采用悬停式顶吸罩+轻量化自动回弹卷帘布封护，收集布置避让行车吊装轨迹，废气收集不影响正常生产。
运行效果
1. 各除尘系统采用 PTFE 覆膜滤筒，对 0.3μm 颗粒物过滤效率≥99%，焊接、激光切割、雕刻粉尘高效净化，车间粉尘与异味彻底消除。
2. 喷漆 VOCs 废气经活性炭吸附+催化燃烧闭环治理后达标，经 20 米烟囱高空排放，满足环保排放标准。
3. 激光切割系统 PLC 变频联动、按阀开启率自动调频，设备运行稳定、智能节能。
4. 整厂分系统综合治理落地后，作业环境显著改善，满足环保常态化检查要求。
整厂分系统除尘方案落地后，车间焊接、切割、雕刻粉尘和喷漆异味都得到彻底治理，设备运行稳定、智能节能，顺利通过了环保常态化检查。
—— 项目现场负责人
